1 系统概述

智能照明人员定位系统（以下简称“系统”）由智能照明控制和人员精准位置管理两大部分构成。通过UWB精准定位、IoT智能灯控等技术的集成，来解决洗/选煤场对照明电能能耗优化及作业人员精准位置管理等难题。

智能照明控制模块可以实现“人来灯亮、人走灯灭”；同时，它还可以实现照明场景设置和远程监控、照明设备能耗数据采集和统计分析、照明设备报警。人员定位模块可以实现人员位置显示、轨迹回放、智慧巡检、人员管理，以及定位报警管理等功能。这些功能可以降低企业电能能耗消耗的同时，为提高人员管理效率和生产安全规范提供依据。

2 智能照明人员定位系统总结构

在智能照明人员定位系统设计中，沃旭通讯与合作伙伴联合开发将定位基站与LED智能灯控控制器相结合，使其兼具定位和灯具控制功能。

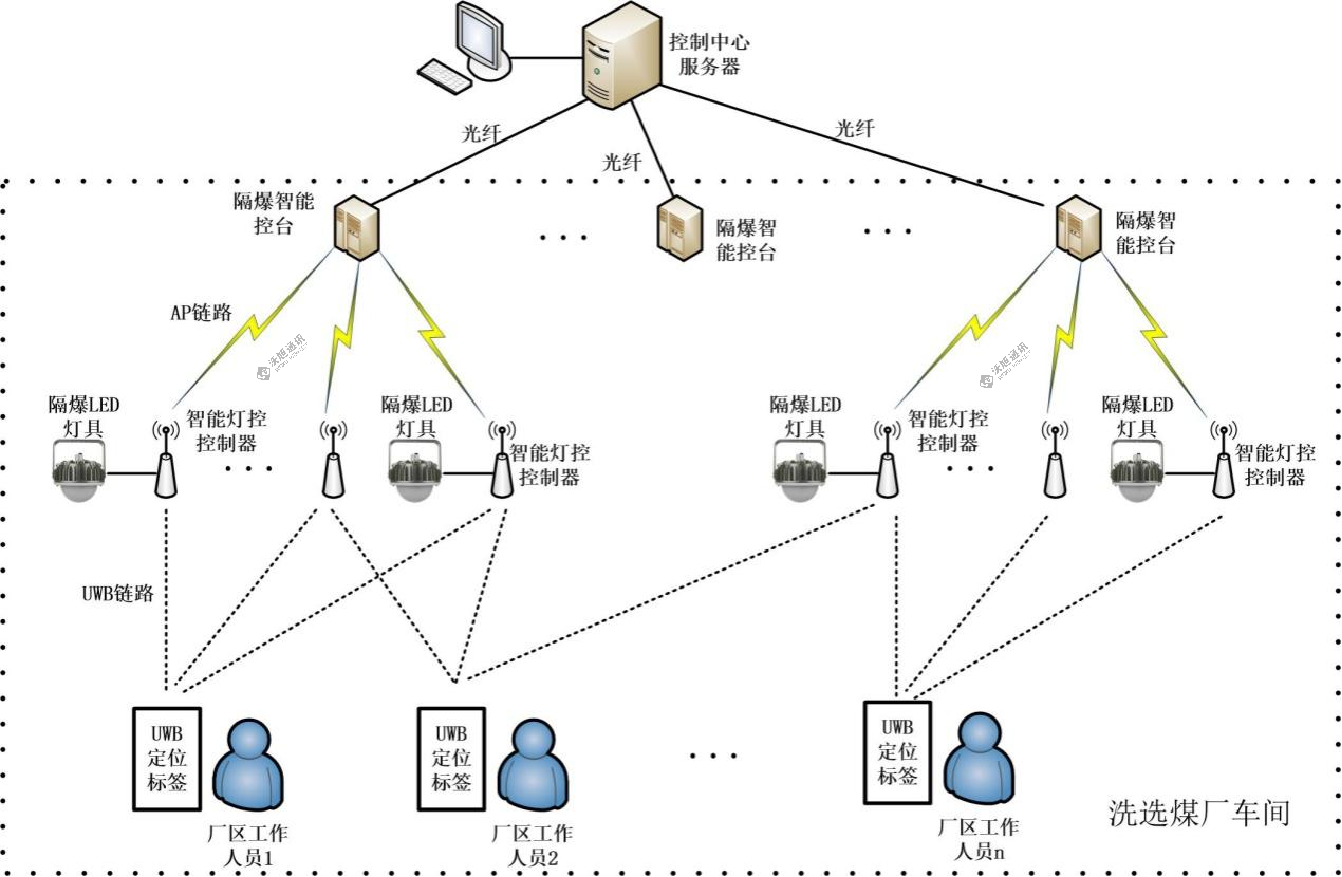

智能照明人员定位系统硬件设施包括：控制中心服务器、隔爆智能控台（光纤传输）、LED灯具、智能灯控控制器、沃旭通讯人员定位标签等，结构如下所示：

（1）UWB无线定位系统介绍

UWB无线定位系统采用先进的UWB脉冲无线定位技术，通过在生产区域部置定位基站，进入生产现场的相关人员配置UWB定位标签，实现对进入生产现场作业/巡检人员的实时高精度定位，在这种复杂的应用场景下沃旭通讯UWB无线定位系统平均精度达30cm。该无线定位系统基于超窄脉冲技术，通过发送和接收具有纳秒或亚纳秒极窄脉冲来传输数据。使用先进的超窄脉冲精确测量飞行时间技术，实现了底层的精确测距/计时；结合位置解算算法，实现了各层的精确定位。基于沃旭通讯UWB无线定位系统定位功能开发的电子围栏及SOS报警等功能，有利于现场作业人员的动态管理，避免发生不安全事件。该系统具备定位精度高，功耗低，安全性高，抗干扰性能强的优点。

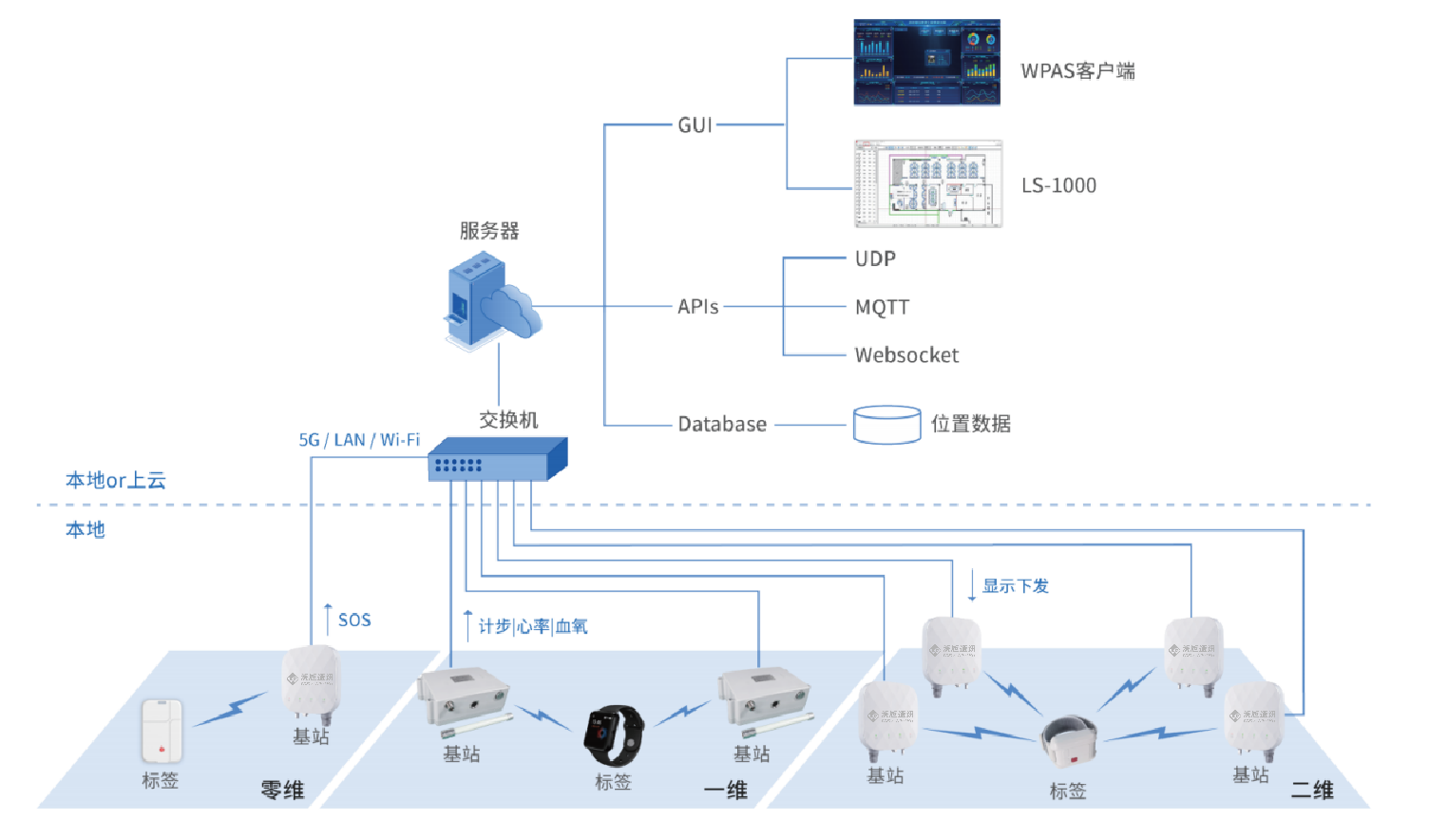

整个架构由硬件（基站、标签），定位引擎软件（C/S架构），API接口构成。标签和基站通过UWB脉冲信号进行通信，基站将标签的信息数据采集后转发给定位服务器，数据通过定位引擎的算法处理，将精准的位置、电子围栏、报警等信息通过开放的API接口传输给上层应用或第三方平台。

（2）智能照明管理系统介绍

系统可对用电灯具实施统一启闭、单灯控制、远程控制等，实现照明用电节能和灯具的实时监控及管理，实现“人来灯亮、人走灯灭”，确保高效稳定，全天候运行，控制不必要的亮灯，有效节约电能消耗。

对厂区灯具进行自由分组，实现灯具的全控、组控、单控等控制方式。每种通过时控计划任务，对灯具进行任意分组进行定时控制、调光控制；以及灯具是否执行“人来灯亮、人走灯灭”模式、感应距离、延迟时间等参数的设置。根据选煤厂的业务场景，设计的总体原则是在人员位置出现较多的区域或者重要区域，如主洗车间、筛分车间以及火车装车区域，模式可设置为晚上常亮模式，白天可关闭或者设置为“人来灯亮、人走灯灭”模式；在皮带巷、长廊、制药车间、泵房、汽车装车区域等人员出现频率不是很高的区域，可设置为“人来灯亮、人走灯灭”模式；原煤仓、产品仓区域可设置为白天“人来灯亮，人走灯灭”模式，晚上设置为常亮模式或者“人来灯亮、人走灯灭”模式。以上各区域均可根据实际需求，通过系统平台灵活调整、设置。

3 技术性能

1）实现厂区人员位置的实时监测和管控，包括主洗车间、原煤仓、产品仓、筛分车间、栈桥、浓缩车间、配电室、维修车间、装车站等主要作业区域；

2）灯具智能控制功能包括实时控，分组控，单灯控，定时（时控计划）控、调光功能；

3）智能巡检更快速，灯具主动上报电压、电流、功率实时采集统计，实时掌握灯具状态及功耗统计；

4）支持灯具电源实时监测，灯具故障第一时间上报平台，并短信或平台系统弹窗通知维护人员，避免影响安全生产；

5）支持“人来灯亮，人走灯灭”，感应距离平台端可设置，触发时间小于1S；

6）定位标签单次充电可使用不低于1个月时间；

7）极快的定位响应时间，人员位置移动，平台端响应时间小于3S；

8）采用UWB精度定位技术，定位范围可设置，定位精度≤0.3米；

9）支持智能灯控控制器与智能控台之间并发、全双工通信，实时性更强，稳定性更高；

10）控台支持光纤网络传输数据；

11）智能照明与人员定位各项功能在同一软件系统中实现，且可对外开放对接接口；
